1、技术简介

水浴紊动混合射流技术是一种湿法烟气洗涤技术，技术来源于京津冀协同创新、省科研计划及省级创新团队的重大科技成果。有较高的除雾、除尘效率，特别是对较细小的颗粒物（Pm2.5、Pm10）和可凝结物（有色烟羽）具有良好的净化效果。而且还有良好的动量传递特性和优越的传热、传质效能。是针对各种含油、含水、含盐、含尘、含有害气体及易结垢的高温复杂的工业烟气净化开发而成，同时克服了其缺点，并在多相反应过程中更有其独特的应用前景。因此，也可应用于高温气体的冷却、气体吸收等等。

         技术工艺

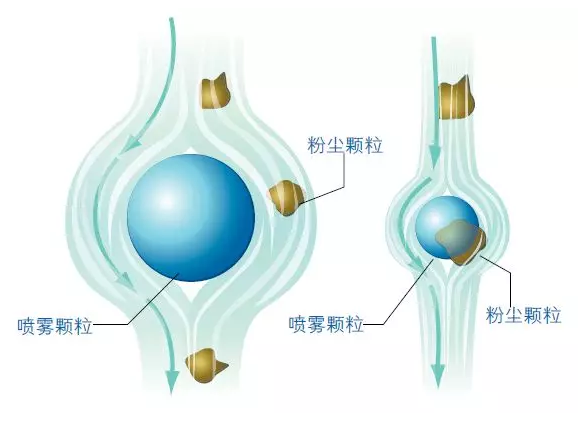

技术采用水浴、多级、分段式烟气净化工艺。依据流体学相关原理，采用特殊流场设计,开发出水浴混合紊动射流净化技术。通过气、液两相压力调节，把水雾粒径与粉尘粒径大小、气量和液量比例控制在一定倍数范围之内，处于非弹性碰撞状态。使水雾、粉尘进行有效的吸附聚结，形成气液混合紊动射流。这种混合紊动射流在压力作用下，通过“蜂巢式”均衡排气装置，进行混合紊动射流水浴过程。在水浴过程中，混合紊动射流速度较高，与周围静止介质发生动量和质量交换，促使介质表面积迅速扩大和极速更新，并释放动量传递特性和优越的传热、传质效能，并可高效的去除漂浮的粉尘颗粒、吸附有害气体，实现一级高效净化。

在气液两相交界处，通过相互作用，再加两相的压力调节和喷淋落水的击打作用，形成水幕、水膜、水帘和泡沫层。水雾和微小颗粒物在穿过折流板、水膜、泡沫层、水帘和喷淋层的时候，由于气体与极大的且迅速更新的液体表面接触，会产生颗粒物多次碰撞，增加捕集机率，使气体中的粉尘和有害物质再次被吸附净化，完成烟气二次多层净化手段。

为避免细小雾滴及裹挟的微小颗粒逃逸，采用强化旋流方式对烟气进行横向高速切割碰撞捕集，促使细小水包尘凝并融合，为气液再次分离创造条件。形成旋流的同时，长大的雾滴裹挟烟气中的尘粒受离心力作用，被抛附在器壁上，顺器壁直流而下，汇流浆液池中进行沉淀，上清水循环使用，固废进行无害化处理，完成多级深度净化工序。此外，旋线布置与水平切向呈一定角度，高速旋转过程中，能够产生顺流压差，有利于烟气外排，从而实现“低阻”的目的。凭借开发的高分子复合除尘、捕雾材料，实现细小及微米级的颗粒物高效捕集和气液分离。

技术路线

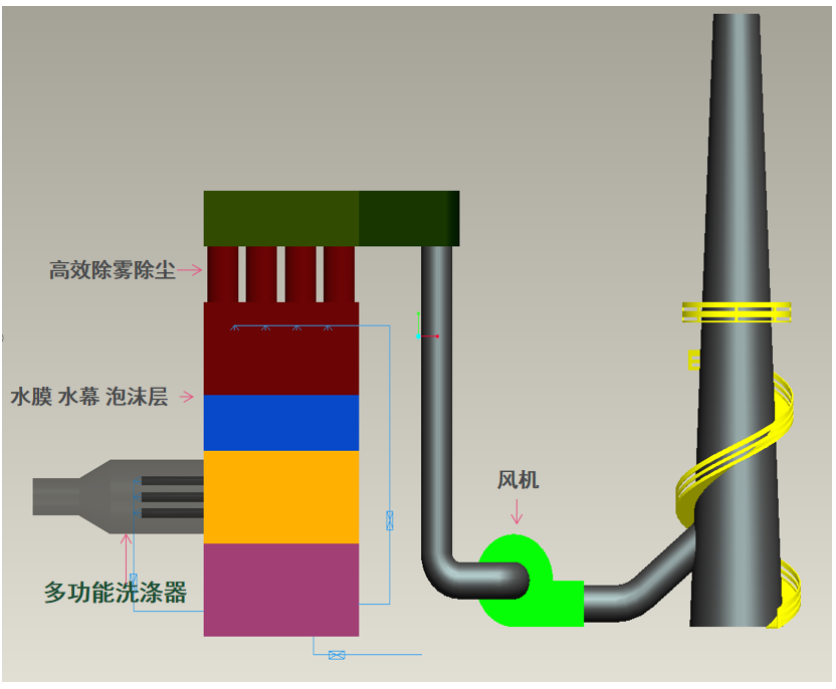

2、工艺示意
